PCB外观检测项目

分享到

关键字导读:基于视觉原理实现自动检测PCB元件的缺漏、极性、偏移和焊点的少锡、多锡、锡洞等功能,实现自动检测PCB出现的坏像,减少人工成本和人工检测的失误。

应用背景:

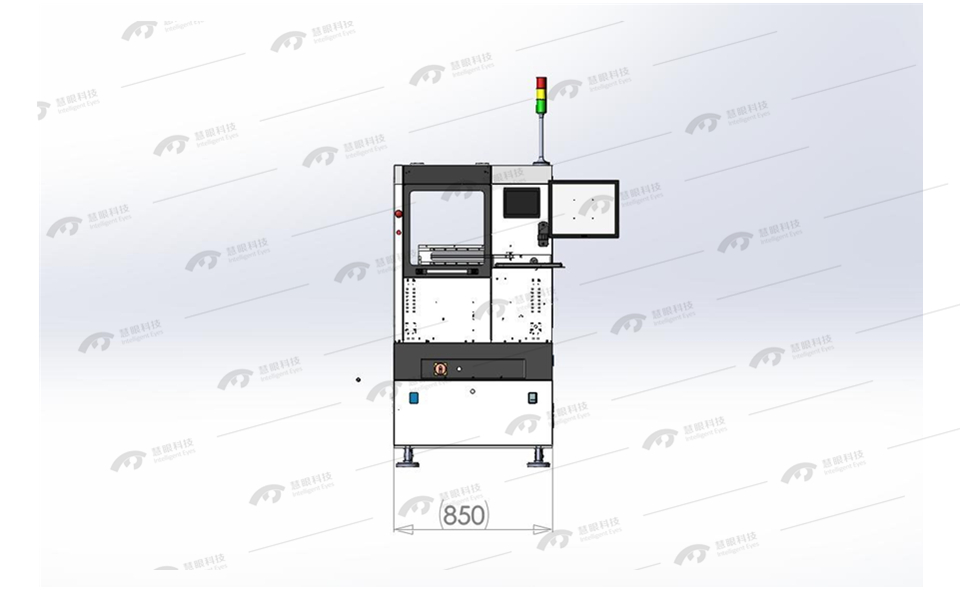

PCB板是各类电子产品的控制核心,其元件的质量及电路焊接的准确,是产品能否稳定运行的关键,PCB板上分布着很多的电路元件,靠人工去检测很难仔细检测,容易错漏。因此慧眼科技针对市场需求,自主开发了一台PCB板检测设备,是基于视觉原理实现自动检测PCB元件的缺漏、极性、偏移和焊点的少锡、多锡、锡洞等功能,其最终目的是实现自动检测PCB出现的坏像,减少人工成本和人工检测的失误。

客户收益:
有效保证了产品质量
减少人工目视的疲劳失误,提高生产效率
减少人工成本投入

核心功能:
自动上下料,减少人工成本投入
自动识别二维码,生成并上传检测结果数据
同时检测PCB板正反两面,提高检测速度
能检测PCB板元件的错漏、极性、偏移和焊点的多锡、少锡、锡洞,以及板面的锡堵孔和锡渣脏污
结果数据及图片可保存至电脑和上传到生产服务器,用户可查看或追溯
通过数据记录显示,可随时知道生产情况

应用总结:

PCB检测设备克服了目视检测对小元件的识别困难,以及长时间工作时的疲劳识别错误,不仅保证了品质,而且还有效的降低了人工成功。设备采用轨迹移动来实现双面同时检测,大大提高了生产效率。软件系统除检测功能外,还增加数据和图片的保存、上传功能,通过识别图像二维码,获取产品ID,并以产品ID命名结果数据文件,客户可通过ID追溯,获取产品准确信息。
